淺談冷軋硅鋼連續退火爐的設計及應用

一、引言：退火爐在硅鋼生產中的核心價值

冷軋硅鋼作為電力設備的 “心臟材料”，其磁性能（鐵損、磁感應強度）、力學性能與表面質量直接決定電機、變壓器的能效與可靠性。冷軋過程中產生的加工硬化（晶粒破碎、位錯密度增加）與內應力，需通過連續退火爐的精準熱處理消除 —— 退火爐通過控制加熱、均熱、冷卻全流程，實現晶粒再結晶與均勻長大，同時完成脫碳、滲氮等關鍵工藝，是硅鋼性能調控的核心裝備。相較于傳統罩式退火，連續退火爐具有生產效率高（設計產能可達 20 萬噸 / 年）、性能穩定性強、能耗可控性好等優勢，已成為高端冷軋硅鋼生產的主流選擇。

二、冷軋硅鋼連續退火爐的設計核心
（一）總體結構設計：適配硅鋼工藝特性
主流臥式連續退火爐采用密閉式結構，按功能劃分為七大核心單元，形成 “密封 - 加熱 - 均熱 - 冷卻 - 再密封” 的閉環系統，具體結構如下：
1.密封室：含入口 / 出口雙重密封，采用氮?dú)浠旌蠚飧綦x外界空氣，控制爐內氧含量≤2.0%，避免硅鋼氧化與碳套輥損耗；
2.輻射管加熱段（RTF）：作為核心加熱單元，采用 “W” 型煤氣輻射管或電磁感應加熱裝置，分多段精確控溫（如 13 段分區控制），爐溫最高可達 1150℃，滿足高牌號硅鋼的超高溫退火需求；
3.均熱段（SF）：通過電加熱帶實現 ±5℃的恒溫控制，確保帶鋼在目標溫度下保持足夠停留時間，促進晶粒均勻長大，為磁性能提升奠定基礎；
4.隔離器（SEP）：采用氣氛隔離技術，實現加熱段與冷卻段的環境分隔，避免不同工藝氛圍的相互干擾；
5.冷卻段：組合冷卻管段（CTF）與循環氣體噴淋冷卻段（RJC），對高牌號硅鋼采用緩慢冷卻控制速率，對普通牌號則通過脈沖噴霧冷卻提升效率，冷卻均勻性可達 ±5℃；
6.氣浮輸送系統：部分高端機組采用氣浮式帶鋼傳送裝置，通過噴嘴氣流托起帶鋼，替代傳統爐底輥，徹底解決輥面結瘤導致的表面缺陷問題；
7.氣氛調控單元：配置加濕、滲氮等子系統，可將保護氣露點控制在 - 50~95℃，并通過氨氣噴管精準控制滲氮濃度，滿足取向硅鋼的抑制劑形成需求。
（二）關鍵技術設計：平衡性能與效率

（一）加熱技術優化
1.超高溫輻射管：采用 L 行程雙級換熱結構與煙氣卷吸回流裝置，燃燒效率提升 8%，NOx 排放降至 120ppm 以下，空氣預熱溫度可達 500℃以上，適配武鋼 CP5、太鋼 CP2 等高端機組；
2.電磁感應加熱：加熱速率為傳統方式的 3 倍，通過非接觸加熱實現無表面污染，顯著提升取向硅鋼的 Goss 方位取向度，助力太鋼高牌號無取向硅鋼一次性試產成功。
（二）冷卻系統設計
1.脈沖噴霧冷卻：創造性采用脈沖控制模式，冷卻能力提升 10%，霧化粒徑≤100μm，氣水比≤5，可將帶鋼板形控制在邊浪≤2%、平直度≤50I 的高標準；
2.間接冷卻管：U 型冷卻管與電阻帶協同控制，在保證冷卻速率的同時維持帶鋼板形，尤其適用于 0.35mm 以下薄規格硅鋼的處理。
（三）智能控制設計
1.退火數學模型：通過板溫實時監測與動態參數調整，為基礎自動化系統提供穩態與過渡狀態的精準設定值，覆蓋爐溫、空燃比、帶鋼速度等關鍵參數，已在武鋼、太鋼多機組應用；
2.全流程監控：對碳套輥運行狀態、爐內氧含量、冷卻水溫等 20 余項指標實時追蹤，異常時自動觸發氮?dú)獯祾?、緊急降溫等預案。

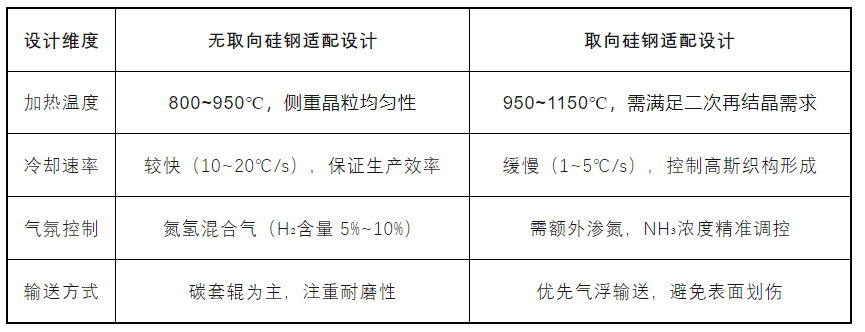

（三）針對性設計：適配不同硅鋼類型

三、連續退火爐的工業應用實踐
（一）典型應用案例
安鋼冷軋退火 - 涂層機組
1.設備配置：中冶南方設計的臥式連續退火爐，含 13 段輻射管加熱、7 段均熱控制，配套堿液清洗與絕緣涂層系統；

2.生產能力：年產能 20 萬噸，覆蓋高中低牌號無取向硅鋼，產品用于高效電動機鐵芯；

3.核心成效：通過優化碳套裝配規范與爐溫匹配，將帶鋼表面凹坑缺陷率降低 40%，一級品率提升至 92%。

太鋼酸軋硅鋼機組

1.設備配置：中冶南方威仕熱工電磁感應加熱退火爐，集成脈沖噴霧冷卻與退火數學模型；

2.生產能力：專注高牌號無取向硅鋼，磁性能達 P1.5/50≤2.5W/kg，B50≥1.78T；

3.核心成效：加熱效率提升 30%，噸鋼能耗降低 12kg 標準煤，一次性通過高牌號硅鋼連續試運行。

武鋼 HiB 硅鋼改造項目（CA7/8 機組）
1.設備配置：升級滲氮系統與氣氛隔離裝置，采用燃?xì)饧t外干燥技術；

2.生產能力：HiB 取向硅鋼產能提升至 15 萬噸 / 年，鐵損 P1.7/50≤1.0W/kg；

3.核心成效：NOx 排放降至傳統工藝的 30% 以下，涂層干燥時間縮短 20%。

（二）應用中的核心問題與解決路徑
碳套輥損耗與結瘤問題

1.成因：高溫下帶鋼邊部摩擦、爐內氧化氣氛侵蝕、停機變形導致碳套損壞，結瘤可造成帶鋼表面凹坑缺陷；

2.對策：采用滲鉻處理碳套（填充氧化鉻封閉孔隙），加強爐內氧含量監控（≤1.5%），推行在線激光清理輥面結瘤技術，使碳套更換周期延長至原來的 1.5 倍。

磁性能波動問題

1.成因：退火溫度與帶鋼速度匹配失衡、滲氮濃度不穩定、冷卻速率偏差；

2.對策：通過退火數學模型動態調整工藝參數，配置激光在線測厚與磁性能檢測裝置，將鐵損波動范圍控制在 ±0.05W/kg 內。

能耗偏高問題

1.成因：加熱段熱損失大、冷卻系統水耗高、氣氛循環效率低；

2.對策：采用煙氣余熱回收換熱器（預熱空氣溫度≥450℃），推廣脈沖噴霧冷卻替代連續冷卻，實現噸鋼煤氣消耗降低 8%~10%。
四、發展趨勢與展望
（一）技術升級方向
1.極致能效設計：開發 1200℃以上超高溫加熱技術，結合全熱回收系統，目標將單位能耗再降 15%；

2.智能化升級：引入 AI 視覺識別監測帶鋼表面質量，通過數字孿生模擬退火全過程，實現工藝參數的預測性優化；

3.綠色生產：推廣全氫氣氛退火（替代氮?dú)浠旌蠚猓?，結合光伏供電系統，打造 “零排放” 退火單元。

（二）國產替代與技術突破
我國已在硅鋼退火爐領域形成 40 余項核心專利，中冶南方等企業的裝備已實現對武鋼、太鋼等高端機組的全覆蓋，打破了日本 JFE 的技術壟斷。未來需重點突破薄規格（0.15mm 以下）硅鋼的氣浮輸送技術與超低溫露點（≤-60℃）氣氛控制技術，進一步縮小與國際頂尖水平的差距。

五、結語
冷軋硅鋼連續退火爐的設計需圍繞 “性能精準調控、效率提升、成本優化” 三大核心目標，通過加熱 - 冷卻 - 氣氛系統的協同設計與智能控制技術的深度應用，實現硅鋼磁性能與生產經濟性的平衡。從安鋼的基礎產能保障到太鋼的高端產品突破，國內退火爐技術已完成從 “跟跑” 到 “并跑” 的跨越，未來隨著綠色化、智能化技術的融合，將為我國硅鋼產業的高質量發展提供核心裝備支撐。
